电动角位台，又叫电动摆动滑台，也称角位台、弧摆台、摆动台等，是将电机的旋转运动，转化为台面围绕空间某一点（旋转中心）的角度摆动的电动装置。主体材料采用硬质铝合金，表面阳极氧化黑色，滚珠丝杠传动，导轨采用弧形滚珠导轨，强度高、负载能力强、耐用性好。标配57二相步进电机，可提供较高的分辨率和定位精度
RUGAS250-15-192
--------------------------------------------------------------------------------------------------------------------------------------------------------
RUGAS250-30-172
| 型号 | RUGAS250-15-192 | RUGAS250-30-172 | |
|
机 械 规 格 |
运动方式 | 正余弦运动 | |
| 台面尺寸 | 250×250mm | ||
| 角度范围 | ±8° | ±15° | |
| 中心高度 | 192 mm | 172 mm | |
| 传动机构 | 滚珠丝杠 | ||
| 导轨（导向机构） | 弧形滚珠导轨 | ||
| 材质 | 铝合金 | ||
| 表面处理 | 阳极氧化发黑 | ||
| 自重 | 9.5kg | 12.2 kg | |
|
精 度 规 格 |
台面承载 | ≥45kgf | |
| 反复定位精度 | ≤±0.001° | ||
| 最大速度 | ≥10°/s | ||
| 回程间隙（空转） | ≤0.002° | ||
| 旋转中心摆动精度 | ≤0.01mm | ||
| 电气规格 | 马达类型 | （抱闸） 两相步进电机 口57/闭环步进/五相步进/伺服 | |
| 限位零位 | 松下PM-L25光电感应器 | ||
| 角位台接口 | DB9针 | ||

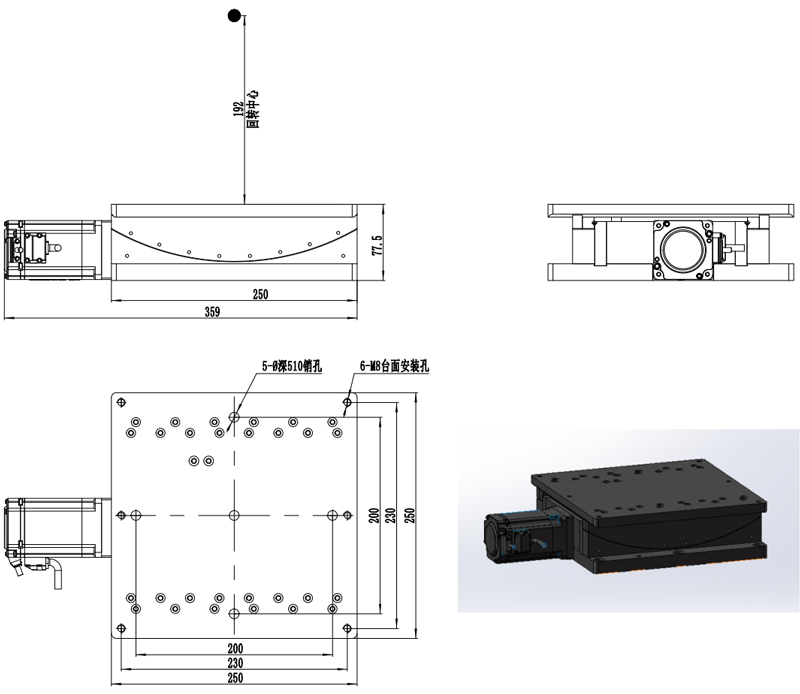

RUGAS250-15-192
--------------------------------------------------------------------------------------------------------------------------------------------------------

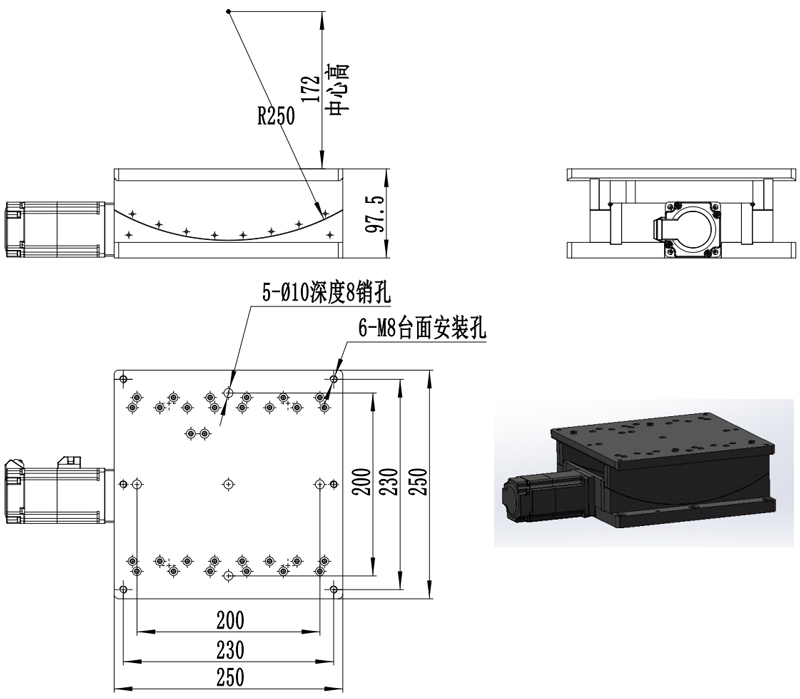

RUGAS250-30-172
